ESC 03/02 und ESC 03/03

Rest­ener­gie­über­wachung

Die Rest­ener­gie­über­wachung Typ ESC 03/02 übernimmt die wieder­kehrende Prüfung nach EN 50176 und EN 50177 voll­au­to­matisch - Ausführung mit Negativer Hoch­spannung.

Die Rest­ener­gie­über­wachung besteht im Wesent­lichen aus der Mess- und Auswer­tungs­elek­tronik, dem Aluminium Druck­guss­gehäuse einem angepassten Hoch­spannungs-Mess­wi­derstand der SCHNIER Elek­tro­statik GmbH. Der Mess­wi­derstand ist in verschiedenen, den örtlichen Gege­ben­heiten angepassten Ausfüh­rungen erhältlich.

Artikelnummer: 810348 (negativ) 810359 (positiv)

Produkt anfragen

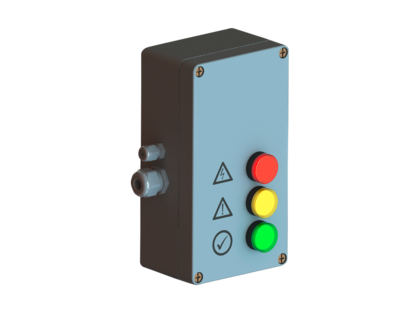

Produktbild: ESC 03/02 und ESC 03/03 <br> <br> Restenergieüberwachung

Technische Daten

Stromversorgung
24VDC max. 0,5 A
Ausgänge Digital
6 Relaiskontakte potentialfrei
Schaltleistung
24 VDC / max. 1A
Umgebungsbedingungen
+5°C bis 40°C max. 80% rel.F.
Analogausgang
U-Ist 0-10 V entsp. 0-100 kV
Abmessungen L / B / H
220 / 120 / 80 mm
Gewicht
2000 g
Messeingang (negative Polarität)
ESC 03/02 0- (-) 20 μA entspr. 0- (-) 100 kV
Messeingang (positive Polarität)
ESC 03/03 0- (+) 20 μA entspr. 0- (+) 100 kV
Zeitenstellbereich
0-9s einstellbar in 9 Stufen
Einstellbereich Restspannung
0,25 kV – 2,5 kV in 0,25 kV - Schritten
Schutzart
IP 65
