HDW 10/01

HS-Dämpfungs-
und Ableit­wi­derstand
5 GOhm

Hoch­spann­nungs­wi­derstand geeignet als Dämp­fungs­wi­derstand oder Ableit­wi­derstand.

Der Hoch­spannungs-Dämp­fungs­wi­derstand ist bestimmt zum Einsatz in ortsfesten Anlagen, die den Sicher­heits­an­for­de­rungen der Produkt­normen EN 50176:2009, EN 50177:2009, EN50223:2010 oder EN 50348 entsprechen.
Er eignet sich zur Dämpfung oder Ableitung von Hoch­span­nungen bis 100 kV DC.

Produkt anfragen

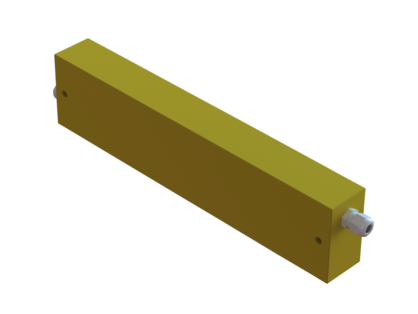

Produktbild: HDW 10/01 <br> <br> HS-Dämpfungs- <br> und Ableitwiderstand <br> 5 GOhm

Technische Daten

Widerstand
5 GOhm
Einsatz
Ableitwiderstand
Max. Strom
20 µA
Leistung max.
45 W
Spannung
100 kV
Toleranz
10 %
Umgebungsbedingungen
+5°C bis 50°C max. 80% r.F.
Hochspannungs-Anschlüsse
2 Anodenrohre D 10 mm, ca. 360 mm tief, 4 mm Buchse und 2 Skintop Verschraubungen M 16x1,5
Material
Polyesterharz
Schutzart
IP 54
Kennzeichnung
Ex II 3G/D T6 X
Gewicht
ca 2,3 kg
