Produktübersicht

smart-E 510D

HS-Versorgung mit Entlader
für Beschichtung
100 kV / 800 µA

100 kV / 800 µA
Entlädt 100 kV innerhalb einer Sekunde.

Der smart-E 510D ist geeignet für alle elektrostatischen Anwendungen bis 100 kV und 800 µA.
Die kompakte Bauform und seine Zulassungen erlauben die Montage z.B. direkt am Roboterarm.
Der integrierte Entlader sorgt dafür, dass die Hochspannung von 100 kV innerhelb einer Sekunde entladen ist.
Er ist mit 4 verschiedenen Bussystemen erhältlich - CANopen, PROFINET, Ethernet IP und EtherCAT.

Produkt anfragen

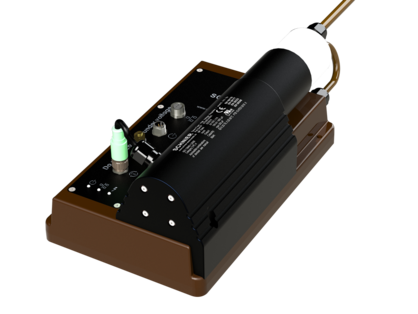

Produktbild: smart-E 510D </br> </br> HS-Versorgung mit Entlader für Beschichtung

Produkt-Vorstellung

Technische Daten

Versorgung
24 V
Ausgangsspannung
10 - 100 kV
Ausgangsstrom
bis 80 kV - 800 µA, ab 81 kV - 600 µA
Umgebungsbedingungen
+5 bis +40 C max. 70 ref. Feuchte
Lagertemperatur
-20 bis +70 C
Abmessungen
295x170x50 mm
Gewicht
Ca. 4 kg
Schutzart
IP 65
Performance Level
d
Atex-Zulassung
Ex ll 2G/D (PTB 15 ATEX 5018 X)
UL-Zulassung
Für industriellen Einsatz (File Nr. E490615)
Hochspannungsanschluss
Trocken steckbarer Hochspannungsanschluss, 250 mm tief mit 4 mm Buchse
Bussysteme
CAN Open - Profinet - Ethernet IP - EtherCat
Entladeroption
Für die Generatoren mit PROFINET, EtherCAT und Ethernet IP Schnittstelle ist optional ein elektronischer Entlader erhältlich.
PROFINET
Typ: smart-E 510Dp Art.Nr.: 810395
EtherCAT
Typ: smart-E 510Dt Art.Nr.: 810399
Ethernet IP
Typ: smart-E 510De Art.Nr.: 810403

Downloads

Betriebsanleitungen

Prüfbescheinigungen

3D-Daten

Files für die Buseinbindung
