Produktübersicht

smart-E 510

HS-Versorgung
für Beschichtung
100 kV / 800 µA

Performance Level d, UL und Atex Zulassung

Der smart-E 510 ist geeignet für alle elek­tro­sta­tischen Anwendungen bis 100 kV und 800 µA.
Die kompakte Bauform und seine Zulassungen erlauben die Montage z.B. direkt am Roboterarm.
Er ist mit 4 verschiedenen Bussystemen erhältlich - CANopen, PROFINET, Ethernet IP und EtherCAT.

Produkt anfragen

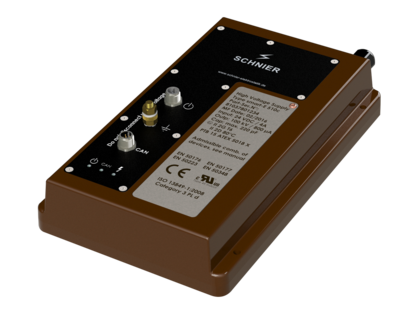

Produktbild: smart-E 510 <br> <br> HS-Versorgung <br> für Beschichtung <br> 100 kV / 800 µA

Produkt-Vorstellung

Technische Daten

Versorgung
24 V
Ausgangsspannung
10 - 100 kV
Ausgangsstrom
bis 80 kV - 800 µA, ab 81 kV - 600 µA
Umgebungsbedingungen
+5 bis +40 C max. 70 ref. Feuchte
Lagertemperaturen
-20 bis +70 C
Abmessungen
295x170x50 mm
Gewicht
Ca. 4 kg
Schutzart
IP 65
Performancelevel
d
Atex-Zulassung
Ex ll 2G/D (PTB 15 ATEX 5018 X)
UL-Zulassung
Für industriellen Einsatz (File Nr. E490615)
Hochspannungsanschluss
Trocken steckbarer Hochspannungsanschluss, 250 mm tief mit 4 mm Buchse
Bussysteme
CAN Open - Profinet - Ethernet IP - EtherCat
Entladeroption
Für die Generatoren mit PROFINET, EtherCAT und Ethernet IP Schnittstelle ist optional ein elektronischer Entlader erhältlich.
CANopen
Typ: smart-E 510c Art.Nr.: 810378
PROFINET
Typ: smart-E 510p Art.Nr.: 810370
Ethernet IP
Typ: smart-E 510e Art.Nr.: 810372
EtherCAT
Typ: smart-E 510t Art.Nr.: 810376
