smart-E 310D HS-Versorgung mit Entlader für Beschichtung

smart-E 310D

HS-Versorgung mit Entlader für Beschichtung

100 kV / 300 µA
Entlädt 100 kV innerhalb einer Sekunde.

Der smart-E 310D ist geeignet für alle elektrostatischen Anwendungen bis 100 kV und 300 µA.
Die kompakte Bauform und seine Zulassungen erlauben die Montage z.B. direkt am Roboterarm.
Der integrierte Entlader sorgt dafür, dass die Hochspannung von 100 kV innerhalb einer Sekunde entladen ist.
Er ist mit 4 verschiedenen Bussystemen erhältlich - CANopen, PROFINET, Ethernet IP und EtherCAT.

Produkt anfragen

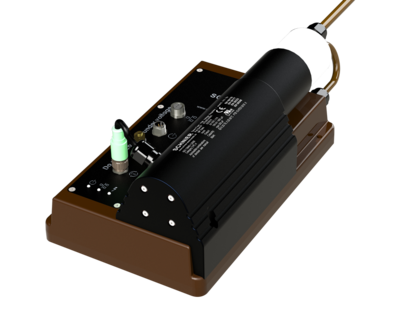

Produktbild: smart-E 310D </br> </br> HS-Versorgung mit Entlader für Beschichtung

Produkt-Vorstellung

Technische Daten

Versorgung: 24 V
Ausgangsspannung: 10 - 100 kV
Ausgangsstrom: 300 uA
Umgebungsbedingungen: +5 bis +40 C max. 70 ref. Feuchte
Lagertemperatur: -20 bis +70 C
Abmessungen: 295x170x40 mm
Gewicht: Ca. 3 kg
Schutzart: IP 65
Performance Level: d
Atex-Zulassung: Ex ll 2G/D (PTB 15 ATEX 5018 X)
UL-Zulassung: Für industriellen Einsatz (File Nr. E490615)
Hochspannungsanschluss: Trocken steckbarer Hochspannungsanschluss, 250 mm tief mit 4 mm Buchse
Bussysteme: CAN Open - Profinet - Ethernet IP - EtherCat
Entladeroption: Für die Generatoren mit PROFINET, EtherCAT und Ethernet IP Schnittstelle ist optional ein elektronischer Entlader erhältlich.
PROFINET: Typ: smart-E 310Dp Art.Nr.: 810394
EtherCAT: Typ: smart-E 310t Art.Nr.: 810400

Downloads

Betriebsanleitungen

810378-bal-de-191023 2,86 MB Datei herunterladen
810378-bal-en-191023 2,78 MB Datei herunterladen

Prüfbescheinigungen

EU-Baumusterprüfbescheinigung 2,02 MB Datei herunterladen
EU-Type-Examination-Certificate 1,92 MB Datei herunterladen

3D Daten

3D-Datei (step) 4,73 MB Datei herunterladen
3D-Datei (solidworks 2016) 5,85 MB Datei herunterladen
3D-Datei (eDRAWING) 1,59 MB Datei herunterladen
3D-Datei (step) smart-E 310Dx (mit Entlader) 2,07 MB Datei herunterladen
3D-Datei (solidworks 2016) smart-E 310Dx (mit Entlader) 3,68 MB Datei herunterladen

Files für die Buseinbindung

GSD-Datei zur Einrichtung der Profinet-Schnittstelle 311,93 KB Datei herunterladen
EDS-Datei zur Einrichtung der CAN-Schnittstelle 1,47 KB Datei herunterladen
ESI-Datei zur Einrichtung der EtherCat-Schnittstelle 2,53 KB Datei herunterladen
