Hochspannungserzeuger smart-E 310

100 kV / 300 µA
Performance Level d, UL und Atex Zulassung

Der smart-E 310 ist geeignet für alle elektrostatischen Anwendungen bis 100 kV und 300 µA.
Die kompakte Bauform und seine Zulassungen erlauben die Montage z.B. direkt am Roboterarm.
Er ist mit 4 verschiedenen Bussystemen erhältlich - CANopen, PROFINET, Ethernet IP und EtherCAT.

Produkt anfragen

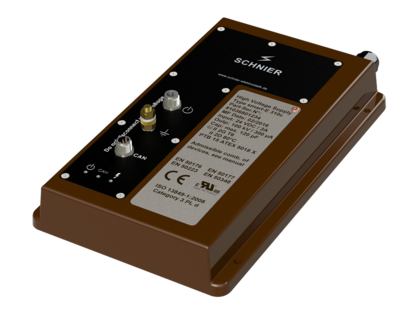

Produktbild: Hochspannungserzeuger smart-E 310

Produkt-Vorstellung

Technische Daten

: 24 V
: 100 kV
: 300 µA
: +5°C bis 40°C max. 70% r.F.
: -20°C - +70°C
: 295 x 170 x 40 mm
: ca. 3 kg
: IP 65
: d
: Ex ll 2G/D (PTB 15 ATEX 5018 X)
: Für industriellen Einsatz (File Nr. E490615)
: Trocken steckbarer Hochspannungsanschluss, 250 mm tief mit 4 mm Buchse
: CAN Open - Profinet - Ethernet IP - EtherCat
: Für die Generatoren mit PROFINET, EtherCAT und Ethernet IP Schnittstelle ist optional ein elektronischer Entlader erhältlich.
: Typ: smart-E 310c Art.Nr.: 810368
: Typ: smart-E 310p Art.Nr.: 810366
: Typ: smart-E 310t Art.Nr.: 810377

Downloads

Betriebsanleitungen

810378-bal-de-191023 2,86 MB Datei herunterladen
810378-bal-en-191023 2,78 MB Datei herunterladen

Prüfbescheinigungen

3D Daten

3D-Datei (solidworks 2016) 5,85 MB Datei herunterladen
3D-Datei (step) 4,73 MB Datei herunterladen
3D-Datei (eDRAWING) 1,59 MB Datei herunterladen
3D-Datei (step) smart-E 310Dx (mit Entlader) 2,07 MB Datei herunterladen
3D-Datei (solidworks 2016) smart-E 310Dx (mit Entlader) 3,68 MB Datei herunterladen

Files für die Buseinbindung

ESI-Datei zur Einrichtung der EtherCat-Schnittstelle 2,53 KB Datei herunterladen
EDS-Datei zur Einrichtung der CAN-Schnittstelle 1,47 KB Datei herunterladen
GSD-Datei zur Einrichtung der Profinet-Schnittstelle 311,93 KB Datei herunterladen
