Testbox für HEB 01/01

Die Testbox dient zur Überprüfung von Erdstäben vom Typ HEB 01/XX

Die Erdungsstäbe der Firma SCHNIER Elek­tro­statik GmbH sind mit bedämpftem Hoch­spannungskabel ausgerüstet. Die Dämpfung liegt bei ca. 50 KOhm / Meter Kabel und sorgt dafür, dass ggf. auftretende Funken bei der Erdung gedämpft werden.
In elek­tro­sta­tischen Beschich­tungs­anlagen gilt 1 MOhm als ausreichend ableitfähig. Die Testbox überprüft, ob der Erdungsstab geerdet ist und der Widerstand im Kabel max. 1 MOhm beträgt.

Artikelnummer: 810204

Produkt anfragen

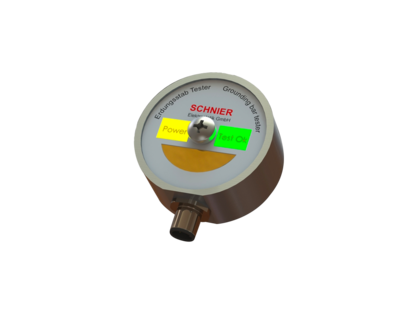

Produktbild: Testbox für HEB 01/01

Technische Daten

Eingangsspannung
24 V DC +/- 10%
Eingangsstrom
Max. 100 mA
Umgebungsbedingungen
+5°C bis 50°C max. 80% r.F.
Abmessungen Ø / H
60 mm / 26 mm
Gewicht
100 g
Schutzart
IP 54
Einbaubedingungen
Zum Befestigen der Testbox dient die zentrische Bohrung. Vorgesehen ist die Montage mittels Zylinderschraube M6 X 35.
Elektrischer Anaschluss
Zur Versorgung der Testbox dient ein M12 Sensor- /Aktorstecker 5polig. Es ist das entsprechende Gegenstück zu verwenden. ACHTUNG !!! Die GND-Leitung muss geerdet sein.
Anzeigen
2 LED-Felder, gelb = Versorgungsspannung liegt an und Testbox ist bereit, grün = Test OK - Erdstab i.O.
Messbereich
< 1 MOhm
