Hochspannungserdstab Typ HEB 01/01

Zum Erden von elektrostatischen Anlagen bis 160 kV.

Der Hochspannungs-Erdstab Typ HEB 01/01 ist zur Erdung von elektrostatischen Beschichtungsanlagen konzipiert die mindestens einer der Produktnormen EN 50050, EN 50176, EN 50177, EN 50223 or EN 50348 entsprechen. Er eignet sich zum Entladen von abgeschalteten Gleichspannungsquellen von max. 160 kV.

Artikelnummer: 810202

Produkt anfragen

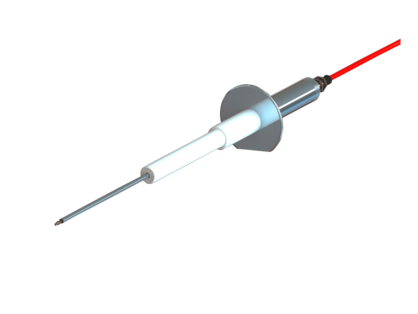

Produktbild: Hochspannungserdstab Typ HEB 01/01

Technische Daten

Max. zulässige Anlagenspannung
160 kV DC
Max. zulässige Anlagenkapazität
10 nF
Umgebungsbedingungen
+5°C bis 50°C max. 80% r.F.
Abmessungen Ø / L
40 (120) / 800 mm
Gewicht
1,5 kg
Ableitwiderstand
Handgriff: < 1 Ohm (über Kupferschirm geerdet) Erdungsspitze < 500 kOhm (Über Kuststoffleiter geerdet)
Erdspitze
Auswechselbar a) Endstück rund b) 4mm Büschelstecker c) Haken
Anschlusskabel
5 m geschirmtes Hochspannungskabel mit bedämpften Kunststoffleiter
